Elettromedicali » Defibrillatore semiautomatico

CARATTERISTICHE TECNICHE

Dimensioni e peso
Dimensioni: 230 mm x 220 mm x 70 mm (l x p x h)
Peso: circa 1.5 kg (inclusa batteria)

Condizioni ambientali
Temperatura (operativa e stand-by): da 0° C a 50° C
Umidità (operativa e stoccaggio): da 0% a 95% (N.C.)
Temperatura stoccaggio e trasporto: da -20° C a +50° C
Pressione: da 700 a 1060 hPa
Resistenza a urti e cadute: MIL-STD-810 F; cadute da 1m su ogni angolo e su qualsiasi superficie
Resistenza a vibrazioni: MIL-STD-810 F
Impermeabilità: IEC 60601-2-4 classe 44
Compatibilità elettrostatica: IEC 60601-1-2
Electromagnetic radiation: IEC 60601-1-2 (CISPR 11, class B)
Electromagnetic irradiation: IEC 60601-1-2
Normative per apparati aviotrasportati: RTCA/DO 160D:1997 section 21

Defibrillatore
Forma d’onda dell’impulso di defibrillazione:
MULTIPULSE BIOWAVE PLUS TM
    - Bifasica pulsata, impulso di defibrillazione modulato con durata fissa ed ottimizzata delle semionde (4 ms)
    - Stabilizzazione della corrente e dell’energia rilasciata in funzione dell’impedenza del paziente mediante modulazione dei tempi impulso-pausa su entrambe le semionde
    - Modulazione della seconda fase negativa per la neutralizzazione della carica cardiaca residua, prodotta dalla prima fase positiva
Livelli di energia preimpostati:
    - Adulti: 90-130-150 J
    - Bambini (conversione automatica alla connessione degli elettrodi pediatrici): 15-30-50 J
    - Possibilità di impostazione di valori diversi a scelta fra i seguenti:
    1-2-4-6-8-15-30-50-70-90-110-130-150J (adulti)
    1-2-4-6-8-15-30-50-70J (bambini)
Controllo di carica:
    - Automatico in caso di shock raccomandato dall’algoritmo di analisi
Indicazione di shock pronto:
    - Il tasto shock lampeggia
Rilascio dello shock:
    - Pressione del tasto shock
    - Mediante elettrodi anteriore-anterolaterale (derivazione II)
Scarica di sicurezza:
Il defibrillatore effettua la scarica di sicurezza interna nei seguenti casi
    - Il ritmo del paziente non richiede più lo shock
    - Lo shock non viene rilasciato entro 30s dopo il messaggio di shock pronto
    - Gli elettrodi sono stati rimossi dal paziente o scollegati dallo strumento
    - Pressione del tasto ‘ON/OFF’

Analisi del ritmo e protocolli
Contatto elettrodi: controllo dell’impedenza misurata
Analisi del ritmo cardiaco: tramite segnale ECG per la determinazione della necessità di eseguire lo shock
Ritmi che richiedono lo shock: fibrillazione ventricolare (FV), tachicardia ventricolare (TV) > 180 bpm
Performance dell’analisi (FV defibrillabile): superiore alle raccomandazioni ANSI/AAMI DF39/1993 e AHA
Performance dell’analisi (TV defibrillabile): superiore alle raccomandazioni ANSI/AAMI DF39/1993 e AHA
Performance dell’analisi (ritmo sinusale non defibrillabile): superiore alle raccomandazioni ANSI/AAMI DF39/1993 e AHA
Performance dell’analisi (asistolia, non defibrillabile): superiore alle raccomandazioni ANSI/AAMI DF39/1993 e AHA
Performance dell’analisi (tutti gli altri ritmi non defibrillabili): superiore alle raccomandazioni ANSI/AAMI DF39/1993 e AHA
Protocolli: ERC o AHA disponibili; protocolli personalizzati a richiesta

Batteria
Tipo: Li-MnO2

Elementi operativi e display
Schermo LCD: 100 mm x 37 mm, alta risoluzione, retroilluminato
Indicatori LED: indicatore di connessione elettrodi in prossimità del connettore; indicatore di standby
Audio: istruzioni vocali (regolazione volume mediante setup)
Allarmi: beep in caso di malfunzionamento
Indicatori di stato: LED lampeggiante che indica che lo strumento è in stand-by (con batterie inserite)
Elementi operativi: tasto ‘ON/OFF’ con eventuale funzione di analisi (se non automatica), tasto shock

Memoria SD card, programmazione, comunicazione (2 opzioni)
Memorizzazione ECG ed eventi: durata, numero di shock effettuati, data e ora degli shock
Memorizzazione ECG, eventi e audio ambientale: memorizzazione dati come sopra, oltre a 30-minuti di ECG uniti ad audio ambientale, su SD card
Aggiornamento software: mediante interfaccia a PC/laptop
Comunicazione Wireless: opzionale via GSM, GPRS e UMTS

Elettrodi per defibrillazione
Adulti: superficie attiva per elettrodo 78 cm2
Bambini: superficie attiva per elettrodo 28 cm2

Tutte le specifiche sono testate a 25°C di temperatura ambientale (se non diversamente indicato)


Il cuore potrebbe fermarsi in ogni momento:
al lavoro, durante lo shopping, durante l’attività sportiva, a casa. In Europa, una media di 10 persone muore ogni ora per arresto cardiaco improvviso.

Queste vite possono essere salvate soltanto mediante il tempestivo intervento di un defibrillatore. In caso di arresto cardiaco, tutti i secondi che passano sono decisivi per la vita o la morte; ad ogni minuto di ritardo le possibilità di sopravvivenza diminuiscono esponenzialmente.
Nella maggioranza dei casi, la morte sopraggiunge dopo 10 minuti.

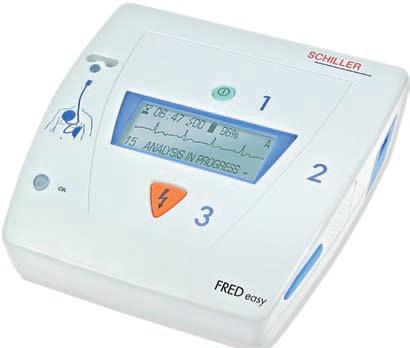

Il nuovo defibrillatore semiautomatico Schiller
FRED easy rende la rianimazione ancora più semplice ed efficace.
Grazie alla tecnologia bifasica Multipulse Biowave, la defibrillazione è efficace con appena un terzo dell’energia normalmente necessaria utilizzando un normale defibrillatore monobasico.
Il nuovo metodo “gentle resuscitation” permette di incrementare le probabilità di sopravvivenza all’arresto cardiaco extraospedaliero.
Schiller FRED easy combina i seguenti vantaggi
ed opzioni con le classiche funzioni di un defibrillatore semiautomatico FRED
(First Responder External Defibrillator):
    - Considerevole riduzione dell’energia di defibrillazione grazie alla tecnologia Multipulse Biowave (impulso di defibrillazione bifasico pulsato)

Video LCD ad alta risoluzione
    - Operatività intuitiva in 3 step: AVVIO, ANALISI, SHOCK; analisi automatica configurabile
    - Tempo di carica rapidissimo
    - Schermo LCD “user friendly”
(visualizzazione di ora, numero di shock, capacità memoria e batteria, tipo di elettrodi, istruzioni operative)
    - Sicura ed efficiente analisi per l’identificazione del ritmo defibrillabile
    - Impostazione dell’energia di defibrillazione
    - Adulti: 90-130-150J
    - Bambini (seleziona automatica della modalità al riconoscimento degli elettrodi) 15-30-50J
    - Valori diversi sono configurabili a richiesta, nell’intervallo da 1 a 150J
    - Memorizzazione di ECG ed eventi
    - Elevata capacità delle batterie: 240 shock a 150J; 8 ore di operatività (senza shock); 5 anni in modalità stand-by
    - Test periodici automatici
    - Comunicazione wireless: opzionale mediante GSM, GPRS o UMTS.
